Pametni modul za zavese MOES MS-108ZR, sa nulom, za motor sa dva smera

Snagu iz naziva ovog modula ne treba uzeti zdravo za gotovo: pametni modul za zavese MOES MS-108ZR u nazivu nosi 500 W, a fabrička lista navodi 300 W i struju od 2 A. Modul se ugrađuje u kutiju iza zidnog prekidača, traži fazu i nulu i pokreće motor zavese u dva smera, na komandu iz aplikacije ili sa prekidača.

Dva izlaza za smerove motora i ulazi S1 i S2

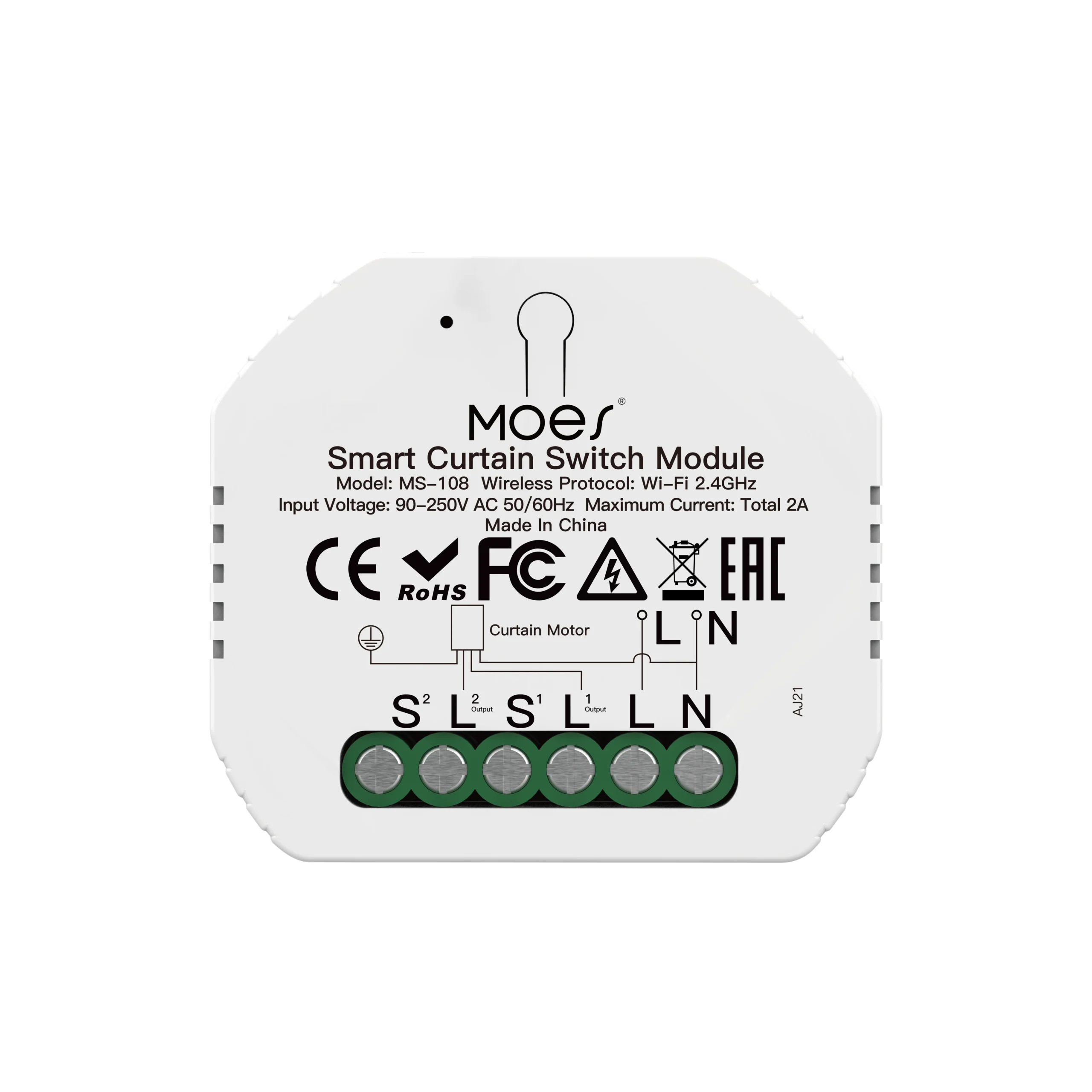

Šema odštampana na kućištu pokazuje šest klema: S2, izlaz 2, S1, izlaz 1, L i N. Motor zavese se vezuje na oba izlaza i na nulu, pa jedan izlaz vozi zavesu u jednom smeru, a drugi u suprotnom.

Ulazi S1 i S2 su, sudeći po oznaci, za zidni prekidač sa dva tastera, po jedan za svaki smer. Tako motorne zavese posle ugradnje i dalje pomerate rukom sa zida, a iz aplikacije kada niste u sobi.

Pametni modul za zavese i snaga motora: 300 W, 460 W ili 500 W

Za MS-108ZR postoje tri podatka o opterećenju. Naziv i atribut proizvoda kažu 500 W, lista kaže najviše 300 W i 2 A „za čisto otporno opterećenje“, a natpis na kućištu „Total 2A“. Na 230 V struja od 2 A odgovara snazi od 460 W (230 V × 2 A).

Otporno opterećenje je, na primer, grejač. Motor to nije: pri pokretanju povuče jaču struju nego u ravnomernom radu. Zato pametni modul za zavese birajte prema najnižoj navedenoj vrednosti, 300 W, dok proizvođač ne potvrdi drugačije.

Primer računa: motor od 120 W na 230 V u radu vuče oko 0,52 A (120 W / 230 V), što je ispod granice od 2 A i ispod 300 W. Snagu Vašeg motora pročitajte na njegovoj pločici ili u uputstvu.

Uzemljenje motora ide pored modula

Na šemi zaštitni provodnik motora ne prolazi kroz modul, jer modul nema klemu za uzemljenje. Žuto-zelena žica motora vezuje se direktno na uzemljenje instalacije, u istoj kutiji.

Isti raspored, dva voda za smerove, nula i uzemljenje, imaju i cevasti motori mnogih roletni na 230 V. Kao modul za roletne MS-108ZR zato dolazi u obzir samo ako motor ima takav priključak i snagu u granici od 300 W, što proverava električar koji ga i povezuje; montažu je moguće dogovoriti sa montažerima.

Kako telefon dolazi do modula za zavese

Za vezu sa telefonom postoje dva odgovora: ZigBee i RF433 iz naziva ili WiFi na 2,4 GHz, standarda 802.11 b/g/n, iz liste i sa natpisa na fotografiji. Na fotografisanom kućištu piše model MS-108, a lista navodi oznaku ZRM-108-MS.

Od odgovora zavisi i spisak za kupovinu: uz Zigbee verziju ide i gateway, na primer žični MOES ZHUB-MS, a WiFi verziji je dovoljna mreža od 2,4 GHz. Koju vezu ima primerak u ponudi i da li prima RF daljinski na 433 MHz, pitajte nas pre nego što naručite.

Napajanje modula lista daje od 95 do 245 V, a natpis od 90 do 250 V, pri 50/60 Hz. Oba opsega obuhvataju mrežni napon od 230 V i 50 Hz, koliko ima kućna instalacija u Srbiji.

Tri oznake modela i ostale vrednosti iz liste

Snaga i vrsta veze razlikuju se od izvora do izvora, pa su u tabeli navedeni svi izvori.

Motor iznad 300 W i prekidač ZRS-EUC

Kada pločica motora pokazuje više od 300 W, pogledajte prekidač na dodir MOES ZRS-EUC, za koji lista navodi do 1000 W, a na ploči ima i polje za zaustavljanje. On menja postojeći prekidač, dok pametni modul za zavese ostaje iza njega i dodaje upravljanje sa telefona.

Ostale MOES module i prekidače za zidne kutije, zavese i svetla pošaljite u istom upitu preko Ledtrake.rs; cena je na upit, a porudžbina preko 15.000 RSD ide uz besplatnu dostavu.

Povezivanje motora zavese na MS-108ZR
