Ugradna magnetna šina MiBoxer 1m LT-MR20F15B sa krilcima za gips
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Ugradna magnetna šina MiBoxer 1m je komad crnog profila sa rebrastim krilcima, za liniju svetla u ravni spuštenog plafona. Kanal od 23 mm sa bakarnim trakama nosi magnetne svetiljke serije na 48 V.
Ključne karakteristike
- Napon sistema DC 48 V, prema svetiljkama i napajanjima serije
- Dužina 1 m
- Boja crna (prema fotografiji)
- Naziv ugradna magnetna šina MiBoxer 1 m
- Proizvođač MiBoxer (Mi Light)
- Šifra modela LT-MR20F15B
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Montažer koji radi spušteni plafon traži mere profila pre nego što šina stigne na gradilište. Ugradna magnetna šina MiBoxer 1m ih ima na kotiranom preseku: sa krilcima je široka 62,8 mm, a ukupno visoka 46,5 mm. To je komad od jednog metra iz MiBoxer (Mi Light) serije za 48 V, postavljen tako da ivica kanala bude u ravni plafona.
Ugradna magnetna šina MiBoxer 1m u šest kota
Kotirana fotografija modela LT-MR20F15B daje mere koje je dobro imati na papiru pre sečenja ploča:
- 62,8 mm: ukupna širina, sa oba krilca;
- 30,2 mm: širina tela;
- 35,5 mm: visina tela od krilaca do dna;
- 11 mm: visina zidova od krilaca do ivice kanala;
- 23 mm: širina kanala u koji ulaze svetiljke;
- 17 mm: razmak između dva kontaktna umetka.
Zbir visina daje 46,5 mm (35,5 mm + 11 mm). Presek u svakom kontaktnom umetku pokazuje po dve bakarne trake, preko kojih 48 V stiže do svetiljki. Mera otvora u gipsu nije isto što i širina profila, pa je pre sečenja ploča proverite sa nama.
Krug svetla ispod kratke ugradne šine
Ugradna magnetna šina MiBoxer 1m ne vezuje položaj svetla za mesto otvora u gipsu: magnetne svetiljke se po kanalu pomeraju bez alata, pa se svetlo namešta iznad mesta gde je potrebno. Rasterska svetiljka od 10 W iz serije ima ugao snopa od 24° i svetlosni tok od 800 lm.
Sa spuštenog plafona na visini od 2,55 m do stola visokog 0,75 m svetlo prelazi 1,8 m, pa na stolu pravi krug prečnika oko 0,77 m (2 × 1,8 m × tan 12°). Pomeranjem svetiljke po kanalu taj krug se premešta, na primer, sa sredine stola ka jednom njegovom kraju.
Zato kratka ugradna šina dobro služi tamo gde je osvetljena površina mala, a svetlo treba da bude usmereno, dok za duže linije postoji ugradna šina od 2 m iste serije.

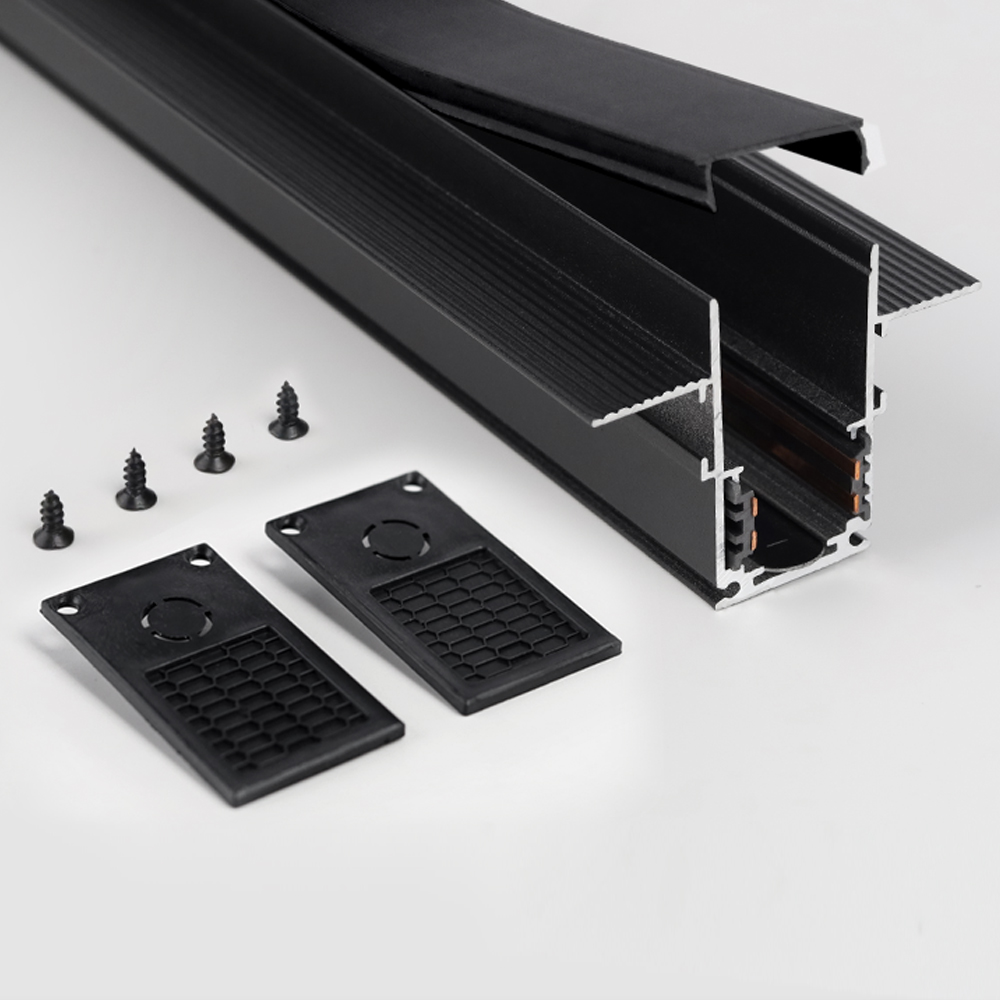

Završne kapice, zavrtnji i crna traka na snimku pribora
Treća fotografija prikazuje šinu sa sitnim delovima položenim pored nje. Tu su dve crne završne kapice, svaka sa po dva mala otvora u gornjim uglovima, okruglim poljem ispod njih i površinom oblika saća, i četiri crna zavrtnja sa upuštenom glavom. Iznad kanala stoji crna traka zaobljenih ivica.

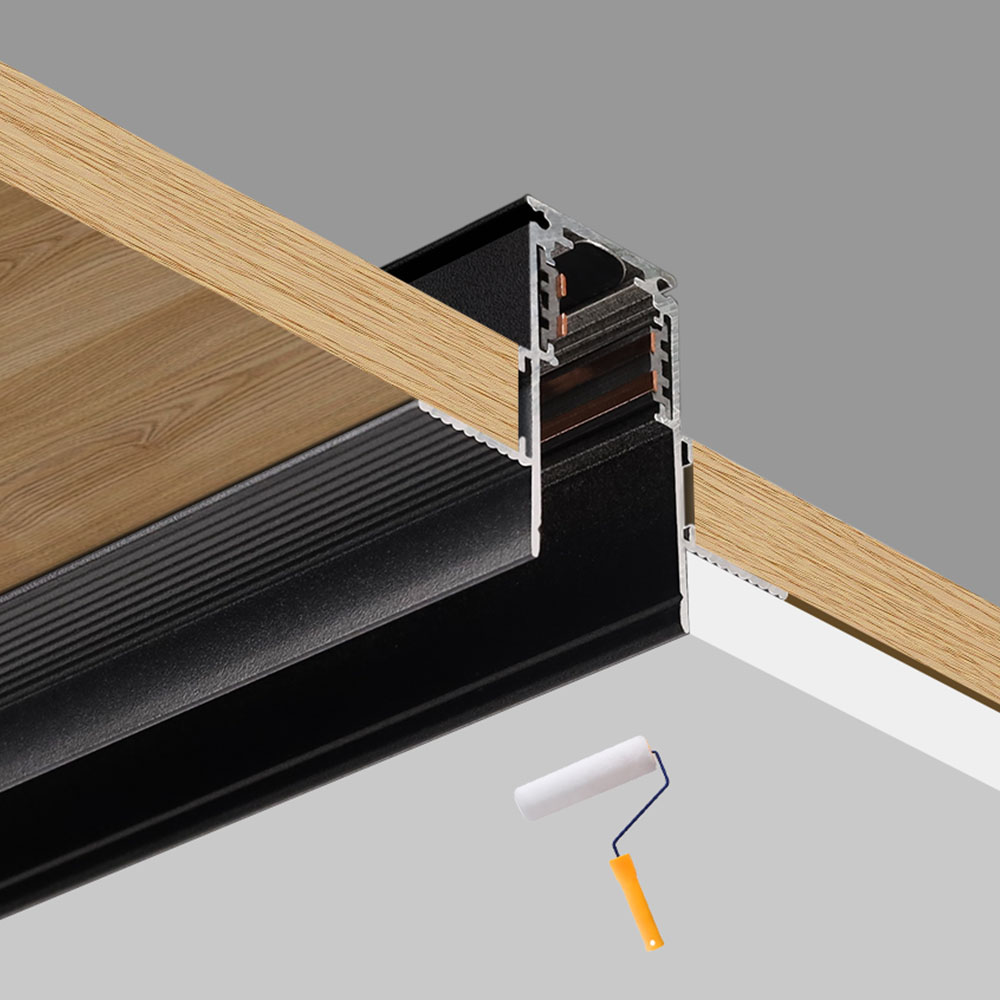

Prva slika je ilustracija: šina uložena u plafonsku ploču, sa ivicom kanala u ravni površine i malim valjkom za farbu ispod.
Na krajeve ove šine nastavljaju se delovi iste ugradne izvedbe, na primer L ugao sa krilcima za skretanje ili T nastavak za grananje u gipsu.
Presek i pribor ugradne šine od jednog metra
| Naziv | ugradna magnetna šina MiBoxer 1m |
|---|---|
| Proizvođač | MiBoxer (Mi Light) |
| Šifra modela | LT-MR20F15B |
| Oznaka proizvođača | AM-MR-20F15B, 20 Style Flush Mounted Magnetic Rail (1 m) |
| Šifra artikla | MILIG0001 |
| Izvedba | ugradna, sa rebrastim krilcima (prema fotografiji) |
| Dužina | 1 m |
| Širina sa krilcima | 62,8 mm (kotirana fotografija) |
| Širina tela | 30,2 mm (kotirana fotografija) |
| Visina | 46,5 mm = 35,5 mm + 11 mm (kotirana fotografija) |
| Kanal i razmak umetaka | 23 mm i 17 mm (kotirana fotografija) |
| Provodnici | po dve bakarne trake u svakom umetku (prema preseku) |
| Boja | crna (prema fotografiji) |
| Napon sistema | DC 48 V, prema svetiljkama i napajanjima serije |
| Otvor u plafonu | [PROVERITI: širina i dubina žleba; proizvođač za AM-MR-20F15B navodi širinu 31,2–43 mm i dubinu veću od 34,7 mm] |
| Pribor uz šinu | [PROVERITI: da li su završne kapice, četiri zavrtnja i crna traka sa fotografije u pakovanju] |
| Sečenje na meru | [PROVERITI: dozvoljava li proizvođač skraćivanje ugradne šine] |
| Materijal | [PROVERITI: materijal profila; proizvođač navodi aluminijum] |
Za ostatak ugradne trase pogledajte MiBoxer program magnetnih šina. Kada vrednost porudžbine na Ledtrake.rs pređe 15.000 RSD, dostava je bez naknade. Pre sečenja gipsa proverite i da li na MiBoxer stranici za preuzimanja postoji uputstvo za ovu seriju.
Upiti o metru ugradne šine
Uklapaju li se u ovu šinu iste magnetne svetiljke kao u nadgradnu?
Prema kotama da: ugradna magnetna šina MiBoxer 1m ima kanal širok 23 mm, sa 17 mm između kontaktnih umetaka, isto kao kod nadgradne šine iste serije. Opisi MiBoxer magnetnih svetiljki navode napajanje šinom i DC 48 V, bez podele na ugradnu i nadgradnu šinu. Za svetiljku čiji opis to ne potvrđuje, pitajte nas.
Dobijam li uz šinu završne kapice i crnu traku sa slike?
Podaci o pakovanju to ne navode. Kapice, četiri zavrtnja i crna traka stoje na fotografiji pribora, ali to ne znači da su deo kompleta šine LT-MR20F15B. Pre porudžbine proverite sa nama šta tačno stiže uz šinu, a u upitu navedite koliko krajeva linije ostaje otvoreno.
Kada je u ugradnoj trasi potrebna baš šina od jednog metra?
Kada dužina linije u celim metrima nije paran broj. Ugradne šine se nude u dužinama od 1 m i 2 m, a sečenje na meru nije navedeno, pa neparnu dužinu nije moguće složiti samo od dvometarskih. Tada je ugradna magnetna šina MiBoxer 1m neophodna: dovoljna je jedna kratka ugradna šina, a ostatak linije čine šine od 2 m.
