Beli fleksibilni konektor 25mm za magnetnu šinu 220V, LTYZ25-LWH

Kada magnetna šina na plafonu treba da skrene pod pravim uglom, ugaoni element spaja dva komada šine, a za prenos napajanja na drugi krak potreban je poseban deo. Taj posao preuzima beli fleksibilni konektor 25mm, model LTYZ25-LWH, koji prenosi struju sa prve na nastavljenu šinu kada se koristi ugaoni element. Predviđen je za bele šine serije 25mm, čiji je napon 220 V.

Ugao od 90° na beloj šini: šta drži spoj, a šta vodi struju

Serija 25mm ugao rešava sa dva posebna dela. Ugaoni element 90° za belu šinu (šifra LTYZ25-L2WH) po opisu nastavlja dve šine pod uglom od 90° u istoj ravni, plafon na plafon. Konektor ide uz njega i zadužen je za električnu vezu između krakova.

Opis ugaonog elementa govori samo o nastavljanju šina, a prenos napajanja preko ugla opis dodeljuje ovom konektoru. Za ugao na magnetnoj šini zato se računaju oba dela, po jedan komad od svakog.

Kako izgleda beli fleksibilni konektor 25mm

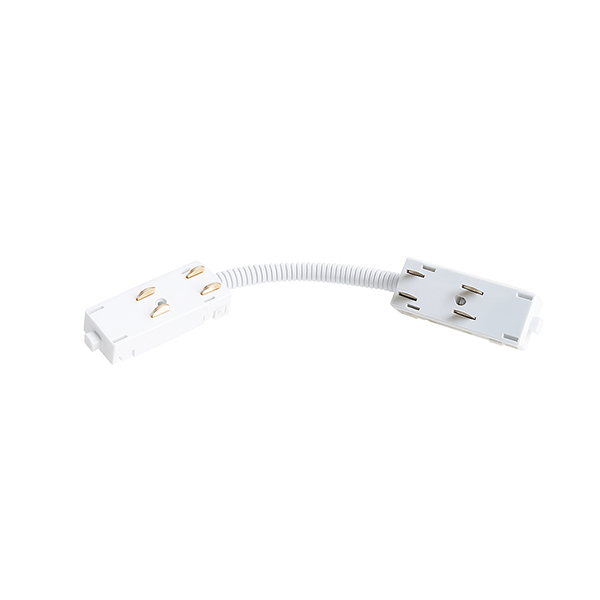

Na fotografiji proizvoda vide se dva bela kontaktna bloka sa po četiri metalna kontakta i savitljivo rebrasto crevo između njih. Jedan blok pripada prvoj, a drugi nastavljenoj šini.

Reč fleksibilni ovde znači savitljivi: za razliku od I konektora za pravu liniju, koji je jedan kruti blok, ovaj deo može da se savije za 90°. Na svakom bloku su četiri kontakta, a bela šina ove serije u opisu je navedena kao četvorožični smart šinski sistem. Bela boja tela uklapa se uz bele šine LTYZ25GD2WH od 2 m i LTYZ25GD1WH od 1 m.

Podaci o belom konektoru LTYZ25-LWH

Primer: bela trasa u obliku slova L u dnevnoj sobi

Zamislite šinu koja na plafonu ide 2 m uz jedan zid, a zatim skreće i nastavlja još 1 m uz susedni zid. Za takvu trasu u beloj boji spisak delova izgleda ovako:

• bela šina od 2 m i bela šina od 1 m;
• jedan ugaoni element 90° za belu šinu;
• jedan beli fleksibilni konektor 25mm za prenos napajanja preko ugla;
• jedan beli napojni element LTYZ25-XWH, kroz koji struja iz instalacije ulazi u šinu.

Svaki sledeći ugao na istoj trasi dodaje po jedan ugaoni element i po jedan konektor. Kada crtate trasu, obeležite gde stoji napojni element: od njega struja ide kroz prvu šinu, preko konektora na uglu, do kraja drugog kraka.

Mrežni napon i ugradnja konektora

Serija 25mm radi na mrežnom naponu, koji u Srbiji iznosi 230 V, pa se konektor postavlja samo dok je strujni krug isključen na osiguraču. Priključak napojnog elementa na kućnu instalaciju radi električar, a montaža je moguća po dogovoru sa montažerima, jer LEDTRAKE nema sopstvenu montažnu ekipu.

Kako šinski sistemi na mrežnom i na niskom naponu rade u principu, objašnjava članak Track lighting na Wikipediji. Ostale delove, od šina do svetiljki, pronaći ćete među šinama i opremom serije 25mm, a porudžbinu sa Ledtrake.rs možete preuzeti lično u prodavnici u Ulici Đorđa Stanojevića 9b u Beogradu.

Pitanja o belom konektoru za ugao šine
