Crni I konektor 25mm LTYZ25-I za nastavak šine u pravcu, 220V

Crni I konektor 25mm i fleksibilni konektor iz iste serije oba prenose napajanje na sledeću šinu, ali ne stoje na istom mestu. Fleksibilni ide uz ugaoni element, dok se I konektor, model LTYZ25-I, postavlja na spoj dve crne šine koje se nastavljaju u istom pravcu. Međusobno se ne zamenjuju: kruti I konektor ne može da skrene, a fleksibilni je po opisu namenjen spoju preko ugaonog elementa.

Dve crne linije u kancelariji: koliko konektora i napojnih elemenata

U kancelariji iznad radnih stolova idu dve paralelne linije od po 4 m. Svaku liniju čine dve crne šine od 2 m, spojene jednim I konektorom.

• šine: 4 komada po 2 m, ukupno 8 m;
• I konektori: 2 komada, po jedan u sredini svake linije;
• napojni elementi: 2 komada LTYZ25-X, jer dve linije nisu međusobno spojene i svaka dobija struju posebno.

Ako se linije kasnije produže za još po jednu šinu, svaka dobija još jedan I konektor na novom spoju. Kod linije do 2 m spoja nema: jedna šina od 1 m ili 2 m sa napojnim elementom postavlja se bez konektora. Crni I konektor 25mm postaje potreban tek kada je linija duža od 2 m ili kada je sastavljate od više kraćih šina.

Blok sa kontaktima i crna pločica na fotografiji

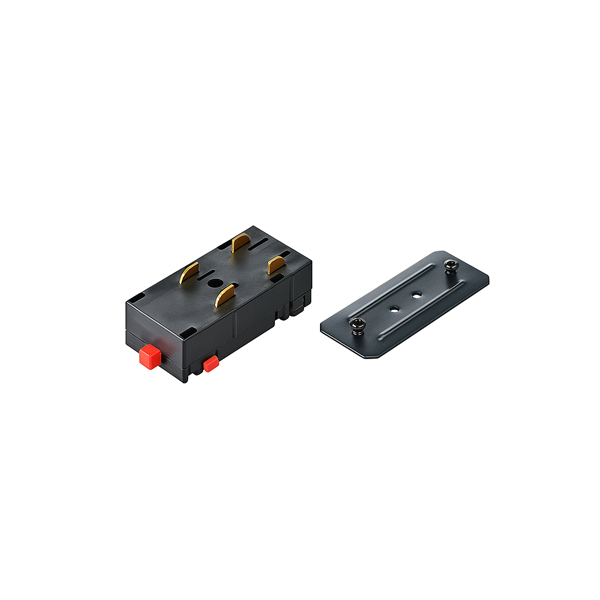

Na fotografiji su crni pravougaoni blok sa četiri kontakta zlatne boje na gornjoj strani i dva mala crvena jezička na boku, a pored njega crna ravna pločica sa dva šrafa. Opis proizvoda pločicu ne pominje, pa je u tabeli označena za proveru.

Istu fotografiju koristi i I konektor za šinu 35mm, šifre LTYZ35-IN. Pri porudžbini se zato oslonite na šifru, a ne na izgled: za spajanje magnetnih šina serije 25mm služe samo delovi sa oznakom LTYZ25, jer se delovi dve serije ne kombinuju.

Šifra artikla, napon i boja crnog spoja

Tri greške pri nastavljanju crne šine

1. I konektor na uglu. Kruti spoj ne može da skrene. Za ugao od 90° potrebni su ugaoni element i crni fleksibilni konektor LTYZ25-L.
2. Rad pod naponom. Pre nego što ubacite crni I konektor 25mm, spustite osigurač tog strujnog kruga, jer su šine na 230 V; dovod struje povezuje električar.
3. Konektor druge boje. Crni model ide uz crne šine, a za bele šine serija ima beli I konektor LTYZ25-IWH, pa se boja spoja bira prema boji šine.

Razliku između šina koje rade na mrežnom naponu, kao ova, i niskonaponskih šina koje napaja transformator opisuje engleski članak Track lighting. Crne šine, konektore i svetiljke za ovu seriju naći ćete na Ledtrake.rs, u delu posvećenom seriji 25mm.

Nastavak crne šine: nedoumice pre montaže
